Чертеж трехходового крана 11с17бк сальникового
с паровым обогревом

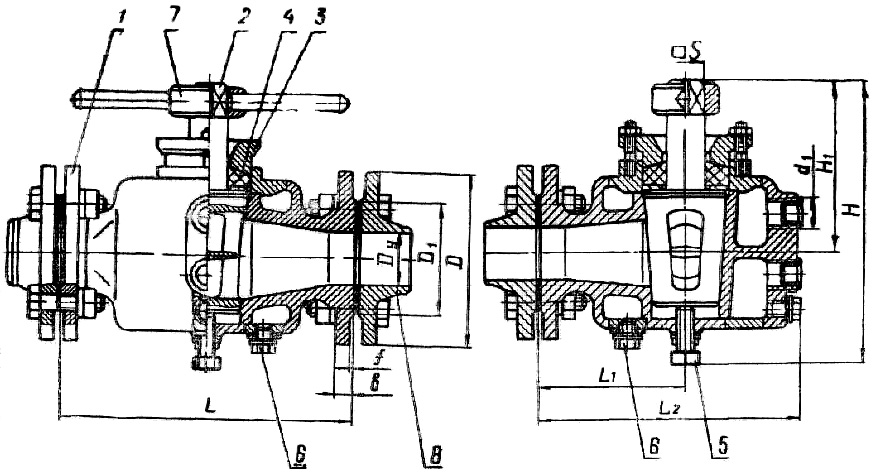

Состав трехходового крана 11с17бк с паровым обогревом:
1 - корпус, 2 -пробка, 3 - сальник, 4 - сальниковая набивка, 5 - отжимной болт, 6 - спускные пробки, 7 - рукоятка, 8 - ответные фланцы с комплектом крепежа и прокладок. В трехходовом кране 11с17бк Ду 80 имеется коробка сальника.
Ответные фланцы поставляются по требованию заказа.
Габаритные, присоединительные размеры и вес трехходового крана 11с17бк с паровым обогревом:
|
Масса крана указана без ответных фланцев.
Присоединительные размеры фланцев по ГОСТ 12815-80.
Пробка трехходового крана 11с17бк выполнена из жаропрочного чугуна, сальниковая набивка — из сухого асбестового шнура, прокладки — из паронита, остальные детали выполнены из углеродистой стали.
Корпус трехходового крана 11с17бк имеет паровую рубашку для обогрева транспортируемых вязких сред. Подвод, отвод пара и спуск конденсата из паровой рубашки производится через специальные отверстия в корпусе.
Пробка в верхней части хвостовика имеет квадрат под ключ. На торце хвостовика имеется риска, указывающая рабочее положение крана «открыто», если риска параллельна направлению движения потока среды, и «закрыто», если риска располагается вертикально направлению потока среды.
Необходимые удельные давления для герметичности на конических уплотнительных поверхностях создаются при затяжке сальника.
В случае заклинивания пробка освобождается отжимным болтом.
